Персональная секция "Рабочая станция HP Vectra XU 6/200"
Назад к списку секций
| Фотография | Фотография | Описание экспоната |
|---|---|---|

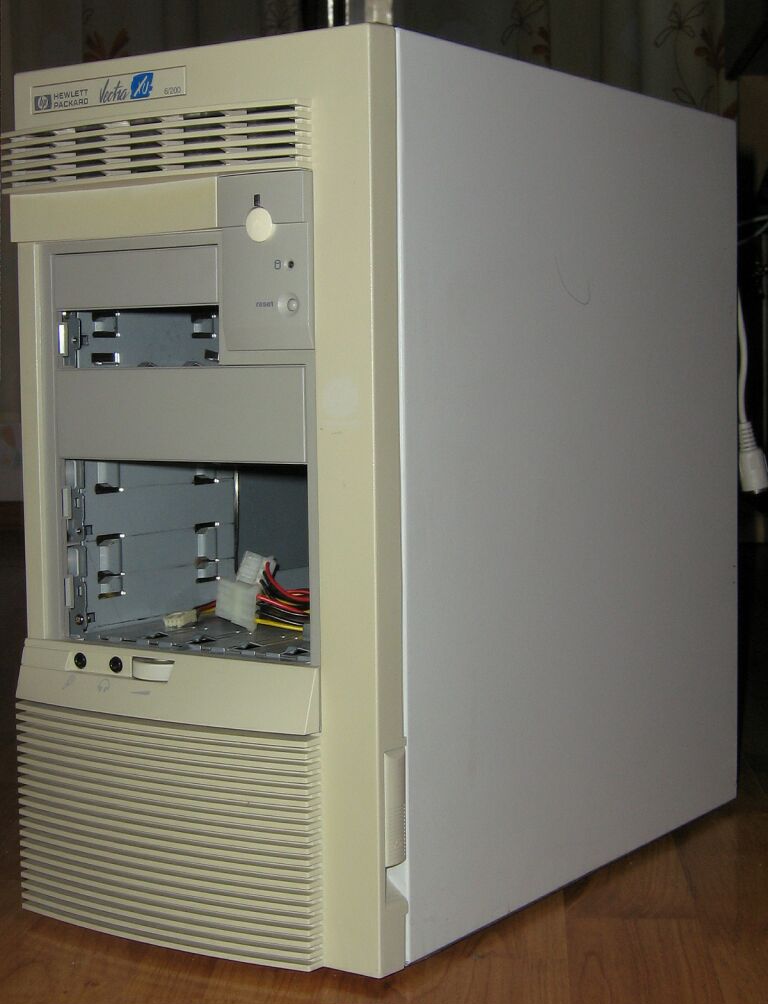

1. ВИД СПЕРЕДИ |

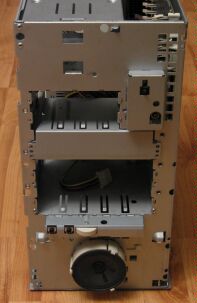

2. ВИД СПЕРЕДИ СО СНЯТОЙ КРЫШКОЙ |
Необычная фирменная машина Vectra XU 6/200 от Hewlett Packard.
Вообще-то это рабочая станция (есть встроенная звуковая карта, на переднюю панель
выведены разъемы для наушников и микрофона), но из нее можно сделать неплохой
сервер. По крайней мере, Windows NT 4.0 на "Вектре" работает отлично. Все-таки
Pentium Pro 200 МГц (он сравним с Pentium-II) и 64 Мб ОЗУ с коррекцией ошибок...
Добротный корпус из толстого железа (весит килограммов 20), качественная
сборка, хорошее охлаждение, симпатичный внешний вид...
Крышка корпуса вместе с передней панелью надвигается на корпус спереди и фиксируется двумя защелками (защелка видна на фото, внизу передней панели, справа). На фото со снятой крышкой видно, что устройства устанавливаются в корпус на "салазках". Можно поставить до трех устройств 5.25" и до двух - 3.5". Кроме того, вверху есть два крепежных места для винчестеров 3.5". Внизу заметен крупный системный динамик. Регулятор громкости динамика выше, возле гнезд для наушников и микрофона |
| Фотография | Фотография | Описание экспоната |
|---|---|---|

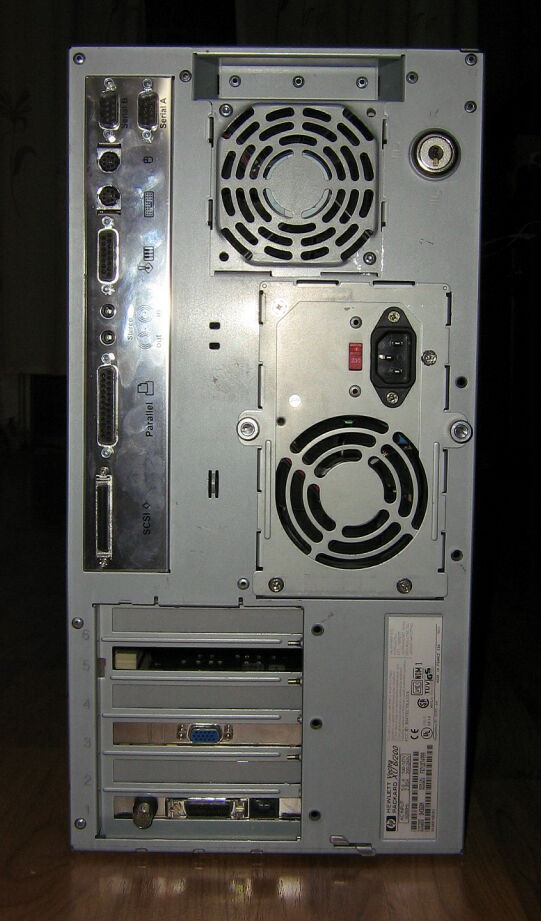

3. ВИД СЗАДИ |

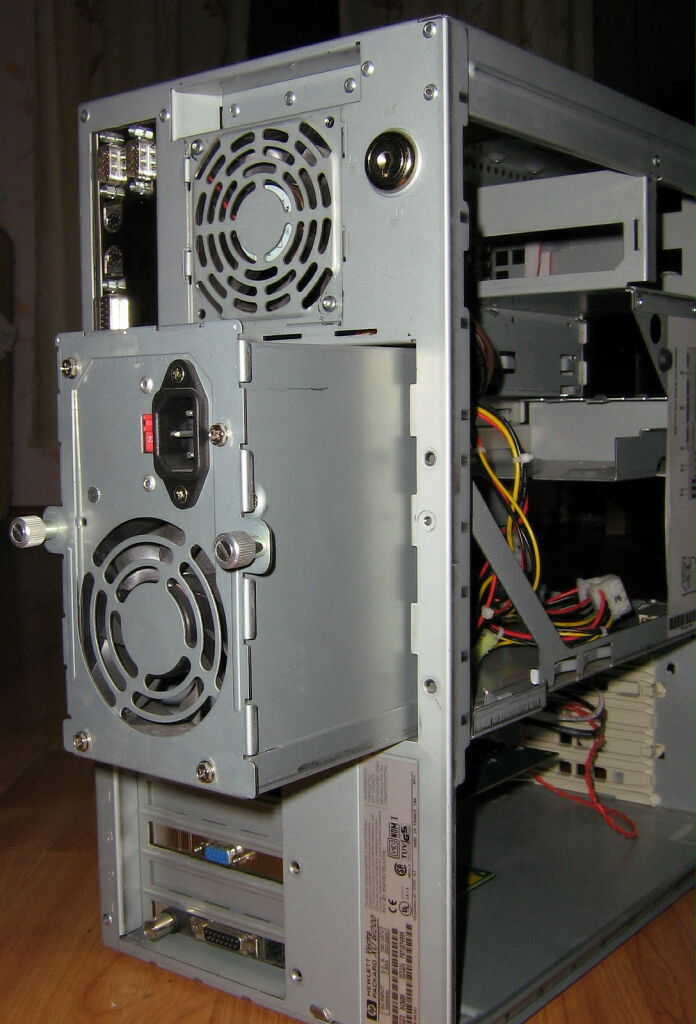

4. ВИД СЗАДИ. БЛОК ПИТАНИЯ ВЫДВИНУТ |
Следует заметить, что "Вектра" имеет форм-фактор ATX.
Вероятно, это одна из первых ATX-овых машин. Блок питания мощностью "всего"
200 Вт имеет разъем, похожий на ATX-овый. Питание включается кнопкой без
фиксации. Если посмотреть на заднюю стенку, увидим на ней два вентилятора.
Нижний содержится в блоке питания, верхний охлаждает процессоры.
На заднюю стенку выведены разъемы портов COM/LPT, PS/2, джойстика, SCSI, а
также гнезда для подключения наушников и микрофона.
Блок питания выдвигается из корпуса по направляющим, что весьма удобно для доступа к внутренностям "Вектры" (корпус большой, а места в нем все-таки маловато). Корпус сзади запирается на замок. Ключа, к сожалению, нет |
| Фотография | Описание экспоната |
|---|---|

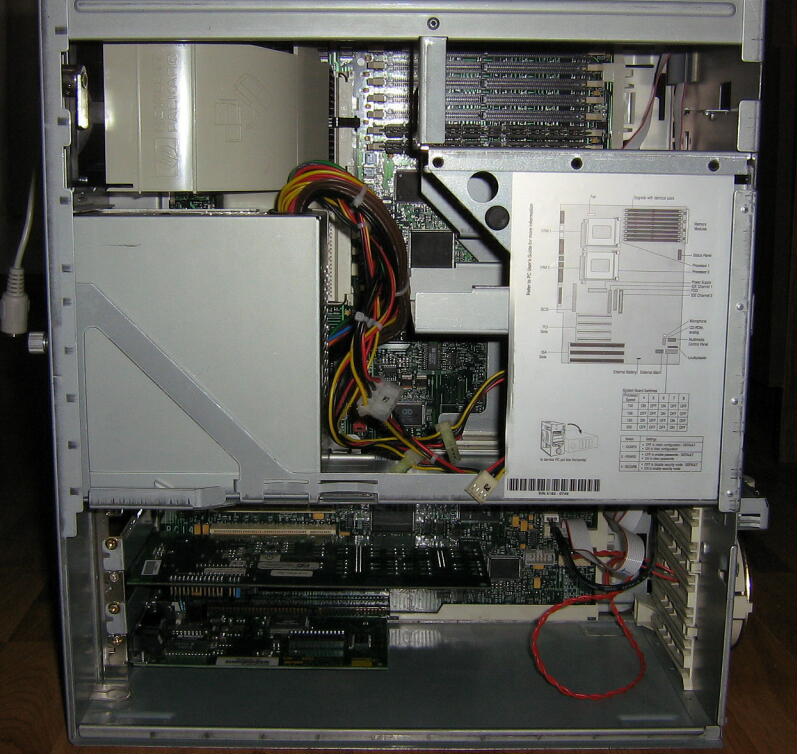

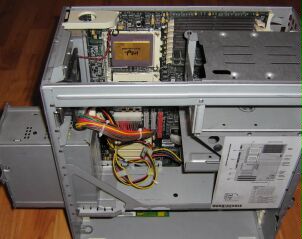

5. ВИД СБОКУ
|
Если посмотреть сбоку на "Вектру", видно, что место над
блоком питания занимает белый пластмассовый воздуховод. Он одевается на
большой вентилятор, привинченный к задней стенке. С другой стороны, воздуховод
подходит вплотную к радиаторам процессоров. Таким образом, воздух, нагретый
процессорами, через воздуховод, отсасывается вентилятором наружу.
Это весьма удобная и надежная конструкция. Вместо двух маленьких и ненадежных (и весьма шумных) процессорных вентиляторов здесь используется один, зато большой и долговечный. Кстати, чтобы убедиться в работоспособности вентилятора, охлаждающего процессоры, достаточно поднести руку к задней стенке корпуса (а в обычном корпусе придется снимать крышку) |
| Фотография | Описание экспоната |
|---|---|

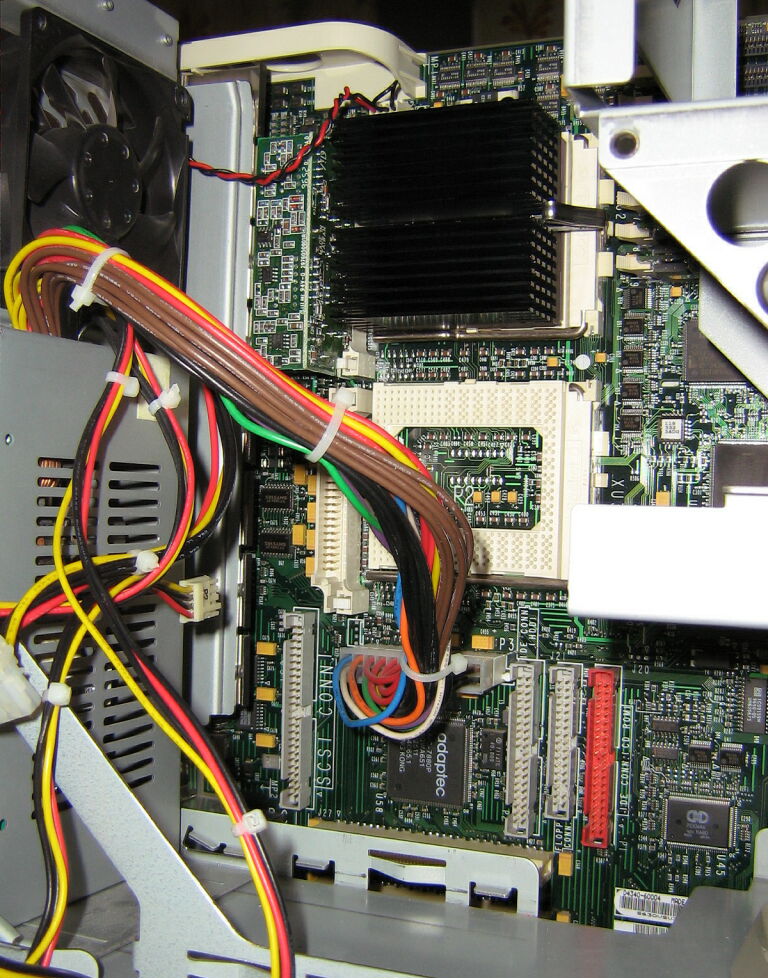

7. ПРОЦЕССОР, ПИТАНИЕ, РАЗЪЕМЫ |
Здесь крупным планом показаны гнезда процессоров (один
процессор установлен), разъем питания, похожий на ATX, разъемы IDE, Floppy,
SCSI. Слева виден вытяжной вентилятор для охлаждения процессоров. Внизу снимка,
рядом с разъемами, располагается микросхема SCSI-адаптера (Adaptec AIC-7880P).
Адаптер типа UltraSCSI (20 Мб/с) имеет разъем Narrow, 8 бит, 50 контактов.
У него есть BIOS: можно загружаться со SCSI-винчестеров.
На единственном процессоре установлен радиатор с развитыми ребрами охлаждения. Слева от процессора виден модуль VRM (вставляется в гнездо). VRM обеспечивает питание процессора. Если ставить второй процессор, понадобиться еще один такой модуль. Разумеется, найти Pentium Pro с модулем VRM сейчас очень сложно, поэтому модернизировать "Вектру" практически нереально. |
| Фотография | Описание экспоната |
|---|---|

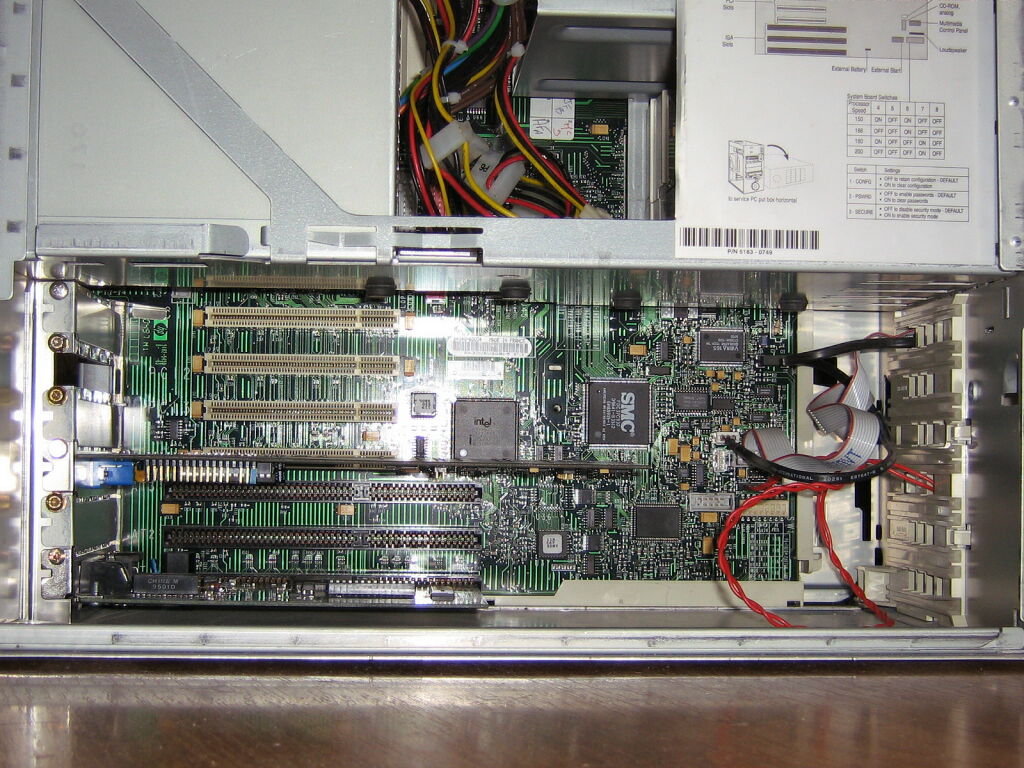

8. СЛОТЫ РАСШИРЕНИЯ |
На плате "Вектры" есть 4 слота PCI и 3 - ISA, причем в два соседних слота ISA/PCI можно вставить одновременно только одну плату. BIOS платы оригинальный (HP Vectra), с графической заставкой. Непонятно, в какой микросхеме он записан. Также непонятно, где батарейка CMOS. Справа вверху на фото видна микросхема интегрированной звуковой карты Vibra 16. К сожалению, эта звуковая карта не работает. Под ней - гнезда, к которым подключаются кабели, соединяющие плату с кнопками, индикаторами и гнездами (наушники, микрофон) на передней панели. Вместо перемычек на плате - миниатюрный переключатель. Наклейка (вверху) объясняет, как им пользоваться |
| Фотография | Описание экспоната |
|---|---|

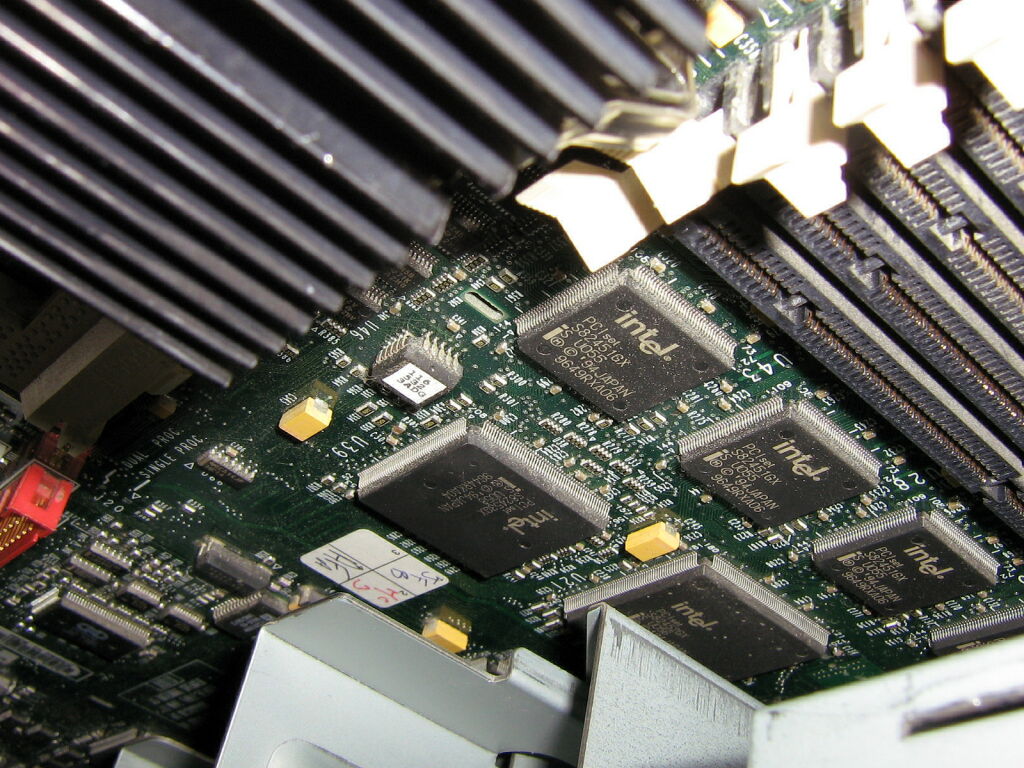

9. МИКРОСХЕМЫ ЧИПСЕТА |
Под гнездами для оперативной памяти располагаются целых
шесть Intel-овских микросхем чипсета. В те времена еще не стремились свести
всю "логику" на плате в одну микросхему...
|
| Фотография | Описание экспоната |
|---|---|

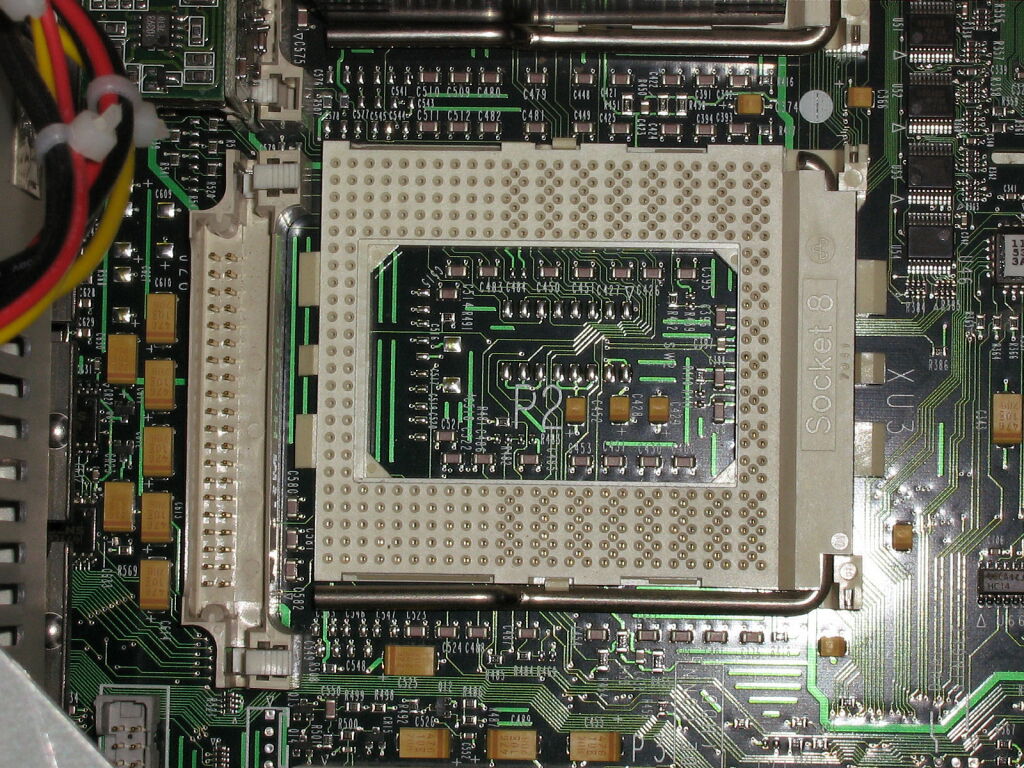

10. SOCKET 8 КРУПНЫЙ ПЛАНОМ |
Гнездо Socket8 предназначено для установки процессоров Pentium
Pro. Такая архитектура - большая редкость (мне, например, Pentium Pro удалось
впервые встретить лишь на этой "Вектре"). Pentium Pro содержит в своем корпусе
(!) кэш второго уровня (256 или 512 Кб), работающий на частоте ядра процессора.
Pentium Pro работает на частотах 150, 166, 180 и 200 МГц. По производительности
он сопоставим с Pentium-II, но не имеет блока MMX. Слева от гнезда Socket 8
располагается гнездо для модуля VRM. Этот модуль обеспечивает процессору
стабилизированное питание. На некоторых материнских платах под Socket 8
детали VRM располагаются непосредственно на плате
|
| Фотография | Описание экспоната |
|---|---|

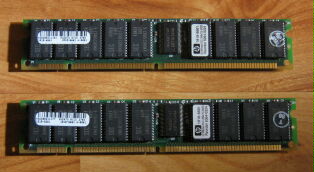

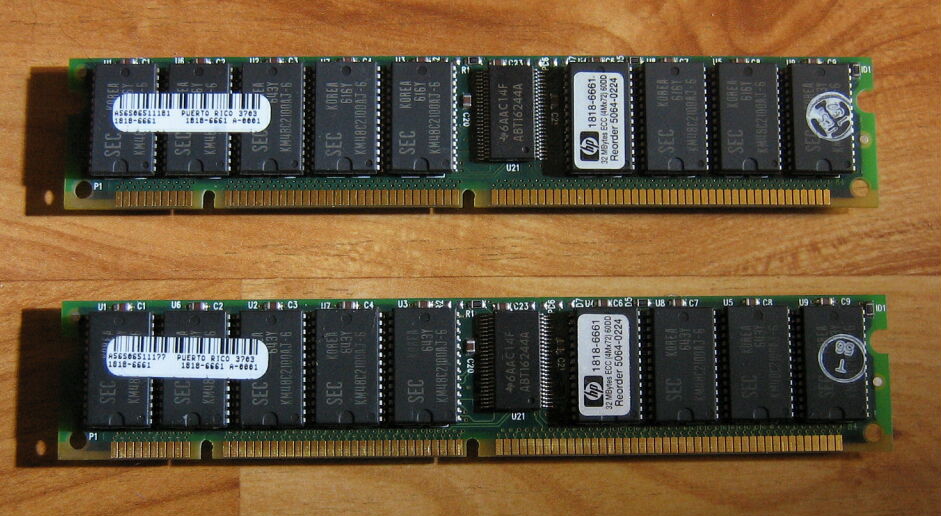

11. МОДУЛИ ПАМЯТИ С ECC |
"Вектра" использует надежную оперативную память с коррекцией ошибок (ECC - Error Correction Code). На материнской плате есть целых восемь (!) гнезд под оперативную память типа DIMM. "Вектра" досталась мне с двумя модулями по 32 Мб. На "Вектре" модули памяти необходимо вставлять парами! Модули памяти отличаются от обычных DIMM (без ECC) вырезами, сдвинутыми на миллиметр. Т.е. обычный DIMM сюда не поставить :-(. Теоретически в этой машине может быть не менее 256 Мб ОЗУ. Только где взять для нее память? |
| Фотография | Описание экспоната |
|---|---|

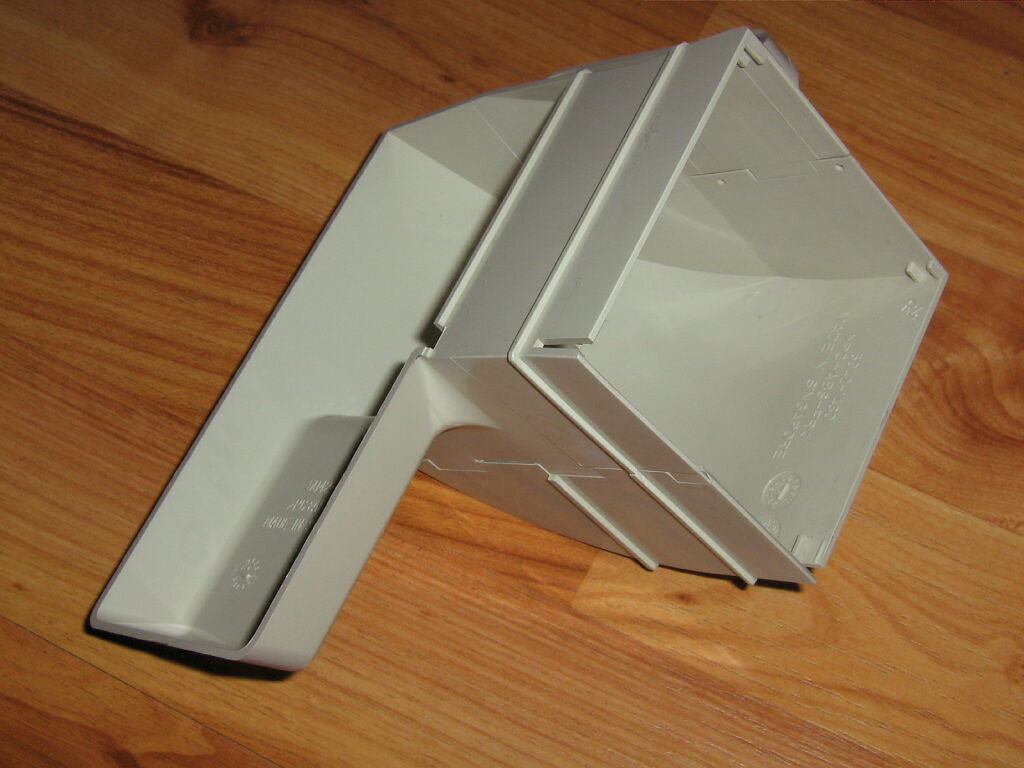

12. ВОЗДУХОВОД ДЛЯ ОХЛАЖДЕНИЯ ПРОЦЕССОРОВ |
Воздуховод крупным планом. Этот пластмассовый "совок" квадратной
своей частью одевается на вытяжной вентилятор, а другой стороной подходит
близко к радиаторам процессоров
|
