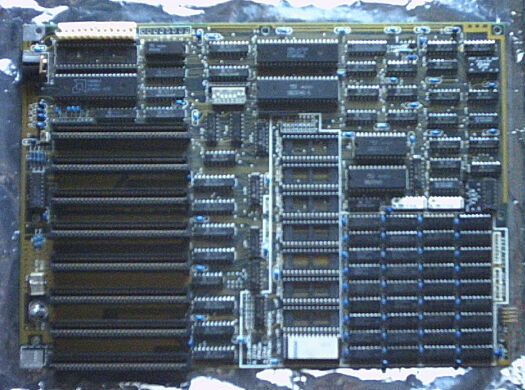

Увидеть процессор, разъемы питания и клавиатуры крупным планом вы можете, открыв рисунок 8088-1.jpg в отдельном окне. Сопроцессора 8087 на плате нет. Cлоты расширения на плате 8-разрядные, то есть в них можно установить только "короткие" ранние ISA-платы с 62 контактами, например видеокарту CGA-Hercules (см. в секции "Видеокарты").

На плате установлена микросхема ПЗУ с AMIBIOS. Однако при желании можно поставить до восьми микросхем ПЗУ, увеличив таким образом память BIOS. Насколько мне известно, раньше таким образом в компьютер встраивали интерпретатор ROM-BASIC и даже ROM-DOS, благодаря чему на компьютере можно было работать без загрузочного диска. Увидеть крупным планом микросхемы ОЗУ и ПЗУ можно здесь: 8088-3.jpg

В отличие от более современных плат, где большинство системных функций реализовано в двух микросхемах (чипсетах), здесь используются отдельные стандартные микросхемы. Например, генератор тактовых последовательностей - микросхема 8284, системный контроллер - 8288, контроллер прерываний - 8259A, контроллер DMA 8237, программируемый таймер 8253. О микросхемах для IBM PC можно узнать в книге П.Нортона "Программно-аппаратная организация IBM PC" М.: Радио и связь, 1991

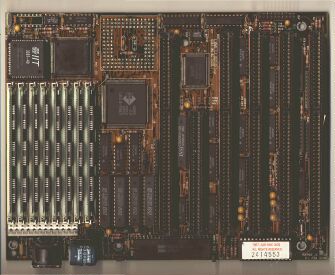

Между прочим, 386 процессор уже ощутимо нагревается, поскольку работает на частоте 40 МГц и содержит около 250 тыс. транзисторов. Температура достигает порой 50 градусов, так что небольшой радиатор не помешает. Его придется приклеивать теплопроводящим клеем, т.к. никаких креплений для него не предусмотрено. На этой плате процессор намертво припаян, но есть и такие 386 платы, на которых процессор вставляется в гнездо, аналогично 486-му.

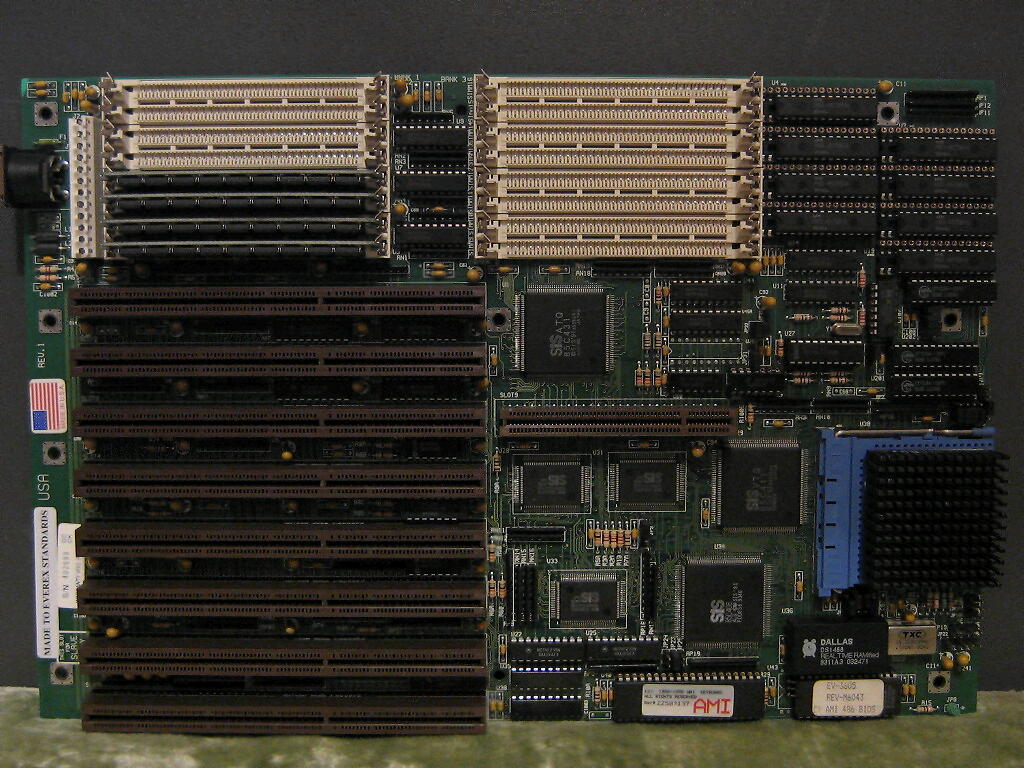

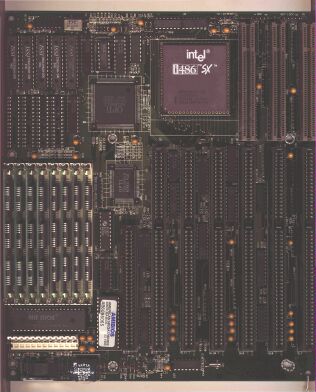

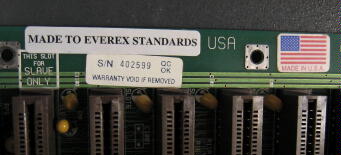

Как видно на фото, сейчас на плате стоит процессор 486SX-33, он отличается от 486DX только отсутствием встроенного математического сопроцессора 80487. У 386 плат отличия более серьезные: 386SX имеет шину данных 16 бит, и 4 гнезда для модулей SIMM, 386DX - имеет шину данных 32 бит и 8 гнезд для модулей SIMM. 386 процессоры не имеют встроенного математического сопроцессора - встроенный сопроцессор появился у 486DX.

На данной материнской плате установлена микросхема с AmiBIOS. Это обычная ПЗУ, не flash. Перепрошить ее программным путем невозможно. У этой платы первоначально плохо работала клавиатура - виной тому были окисленные контакты микросхемы контроллера клавиатуры (MR BIOS). Пришлось несколько раз вытащить и снова вставить эту микросхему. Также мне приходилось промывать плату спиртом - электролит из аккумулятора вытек и начал разъедать паяные соединения микросхем. Зато теперь плата выглядит как новая

"Материнская плата", в которую вставляется это чудо, фактически играет роль мультикарты: на ней содержатся слоты ISA, контроллеры жесткого диска, дисковода и портов COM/LPT. И ничего более! Вероятно, по замыслу разработчиков, это позволяет легко и дешево делать апгрейд компьютера: достаточно заменить ISA-шную плату расширения, и вместо 386 компьютера у вас уже, например, 486! По быстродействию данная система ненамного превосходит 286, так как базируется на самом раннем 386 процессоре с частотой 16 МГц. BIOS платы оригинальный, разработка NOKIA DATA. У него есть существенные недостатки: не всегда удается легко войти в BIOS Setup, нельзя прописать винчестер с произвольными параметрами: приходится выбирать один из 47 известных типов винчестера (т.е. можно установить далеко не любой IDE-шный винчестер емкостью не более 210 Мб). Что приятно - батарейка хорошо сохранилась, а благодаря клеммным зажимам ее можно легко заменить или отключить (для сброса настроек BIOS).

Системный блок NOKIA DATA очень необычен: во-первых, в нем используется модульная конструкция (почти как в сервере), во-вторых в нем отсутствуют охлаждающие вентиляторы: длинный и узкий блок питания охлаждается естественным воздушным потоком через множество вентиляционных отверстий, а 386 процессор вентилятора, разумеется, не требует. В результате, получается очень тихий компьютер, в котором практически не скапливается пыль. Идеальное решение для домашней ББС-ки или программного маршрутизатора (роутера)! Блок питания подключается к "материнской плате" через специальный разъем, а провода питания к дисководу и винчестеру идут уже от этой платы. Кропус изготовлен весьма аккуратно и солидно, задняя часть у него алюминиевая, литая (!). Винчестер и дисководы 3.5" (отсеков 5.25" нет) крепятся на специальных пластмассовых "салазках", которые с помощью защелок устанавливаются в корпусе. Кнопок Reset и Turbo нет. Индикаторы питания и жесткого диска на... торце блока питания! Вот такой экспонат...

Материнская плата Micronics M54Pe16 позволяет установить 1 или 2 процессора Pentium (не MMX) с частотой 75...200 МГц и до 512 Мб оперативной памяти. В настоящее время на ней работают два процессора Pentium-166, имеется 192 Мб памяти в виде SIMM'ов емкостью 16 и 32 Мб (плата поддерживает даже модули 64 Мб!). Оьъем кэш-памяти 512 Кб, слоты расширения PCI и EISA, есть интегрированные контроллеры IDE, Floppy, COM, LPT. Чипсет фирмы Intel ("Mercury"), к его микросхемам мною были приклеены небольшие радиаторы для лучшего охлаждения. Формат платы - AT, размеры таковы, что плата уместилась только в огромный корпус Everex. BIOS платы от Phoenix, весьма простой (но для настройки шины EISA требуется отдельная специальная утилита).

На этой древней материнской плате вполне сносно работает ОС Windows 2000 Server: памяти достаточно, а оба относительно маломощных процессора работают "в одной упряжке", обеспечивая производительнсть, близкую к Pentium Pro.

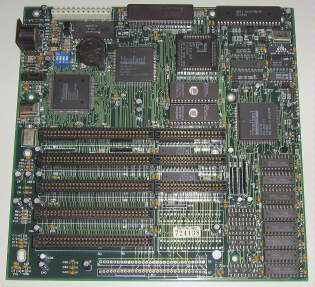

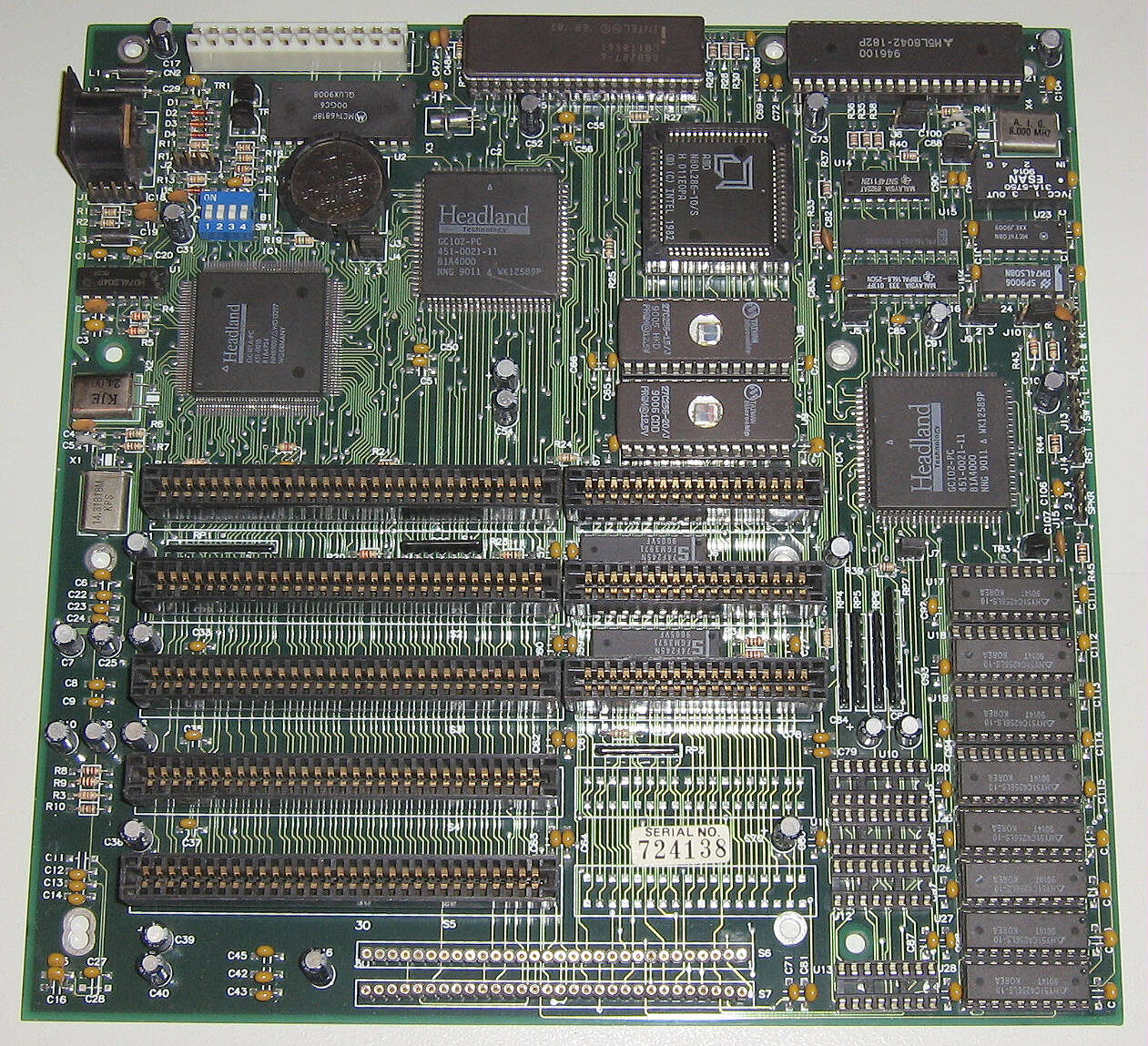

Обратите внимание на круглую литиевую батарейку ("таблетку"), установленную в разъем. Раньше на этой плату была обычная цилиндрическая батарейка, но за много лет она вышла из строя. Выпаяв ее из платы, на это место удалось установить разъем (держатель) для батарейки современного типа - расстояние между выводами у него такое же. Правда, пришлось немного подпилить держатель надфилем, чтобы он не упирался в микросхему (с одной стороны) и в перемычку (с другой стороны). Зато теперь батарейку легко заменить, а часы в CMOS идут, не сбиваясь и не останавливаясь, а настройки BIOS надежно сохраняются

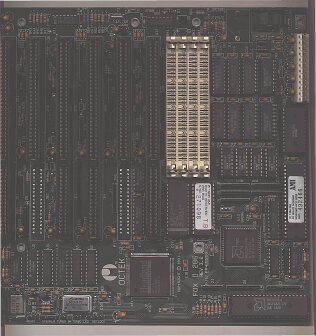

Интересно, что процессор модели N80L286-10 произведен AMD, однако внизу на нем написано: "(C)INTEL 1982"! Так что, корпорации AMD и Intel далеко не всегда были непримиримыми соперниками :-)

Получить представление о возможностях BIOS SETUP платы можно по следующим скриншотам:

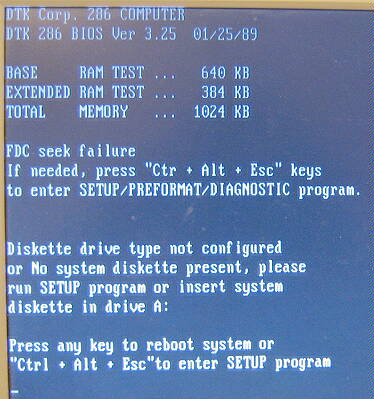

1. Экран компьютера после включении питания

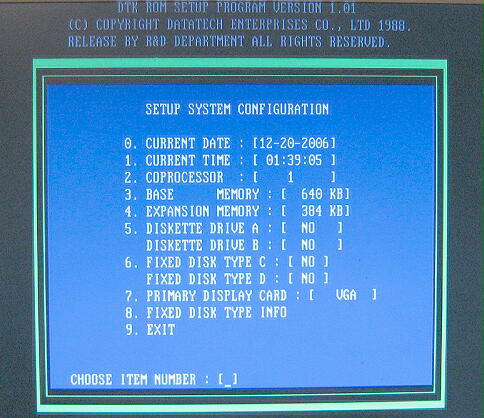

2. Утилита редактирования настроек CMOS

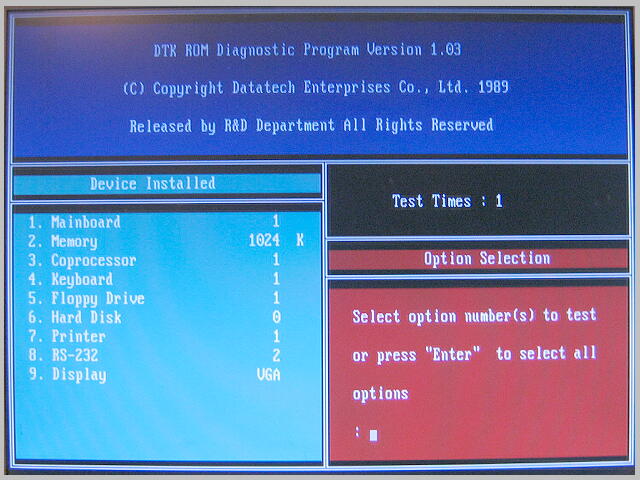

3. Тестовая утилита: выбор тестов

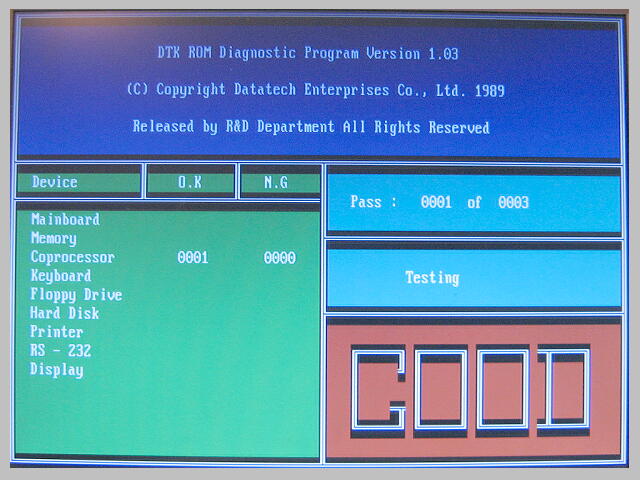

4. Тестирование сопроцессора прошло успешно

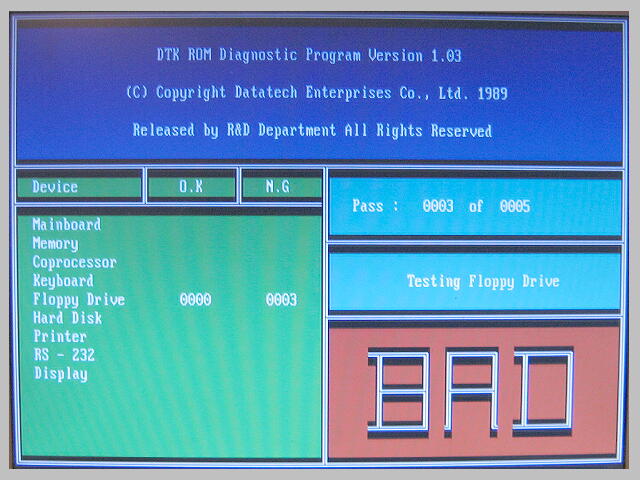

5. При тестировании дисковода возникла ошибка
6. Проверка клавиатуры
7. Проверка монитора в режиме CGA

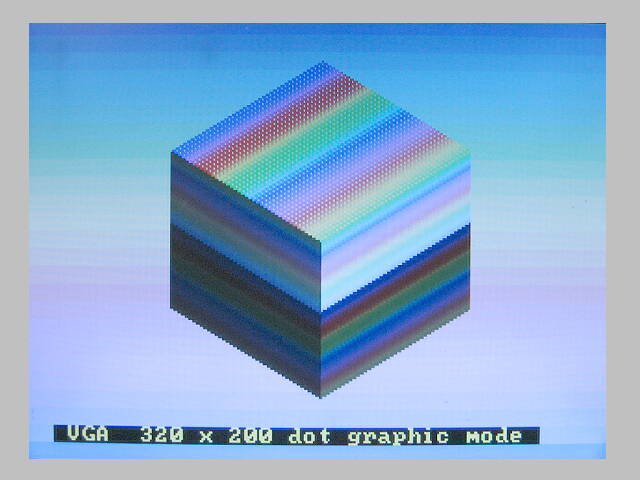

8. Проверка монитора в режиме VGA

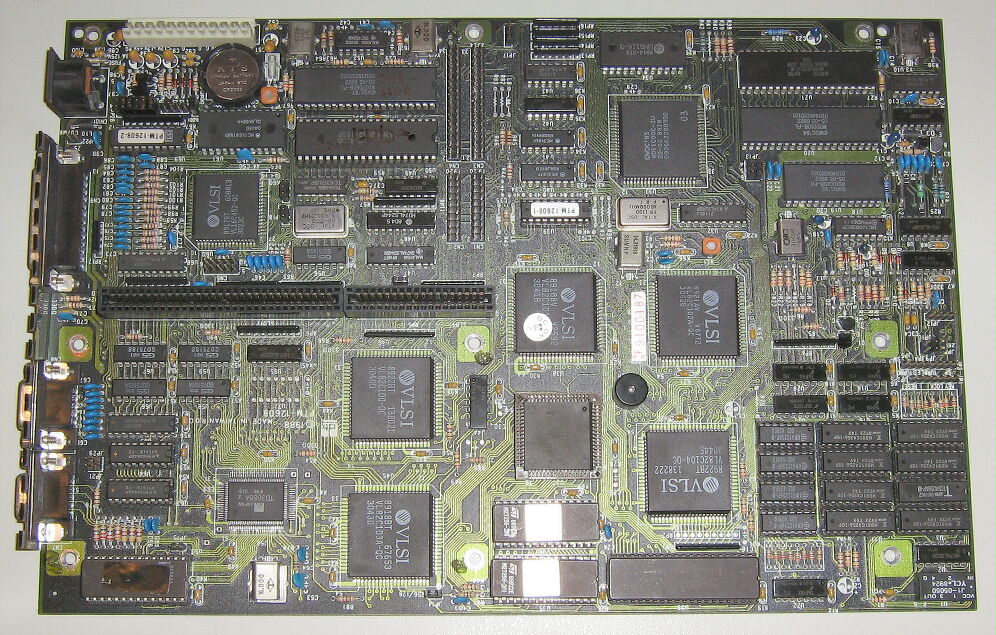

Процессор работает на частоте 12 МГц. Чипсет платы - фирмы VLSI. Максимальный объем оперативной памяти - 1 Мб. DTK-1260B снабжена очень мощной и развитой утилитой BIOS SETUP, хранящейся в ПЗУ. Кроме редактирования настроек CMOS, утилита позволяет тестировать различные устройства компьютера и форматировать жесткие диски ST412/ST506.

Также, как и на предыдущей 286 плате, литиевая батарейка на DTK-1260B за 18 лет (!) вышла из строя. Электролит, вытекший из нее, начал разъедать детали платы. Старую батарейку пришлось убрать и установить взамен держатель плоской батарейки типа CR2032.
