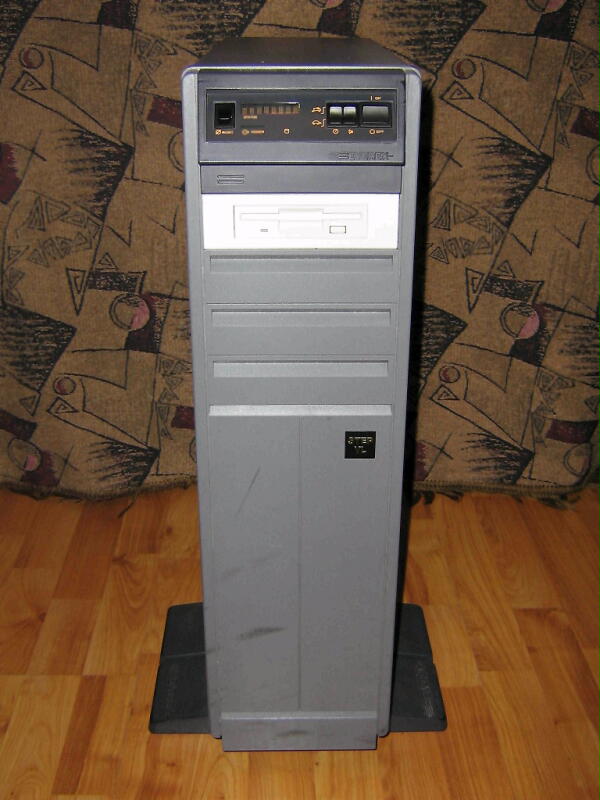

Древний американский сервер начала 90-х годов. Исполнение - BigTower ("большая башня"). Сохранились его "родные" комплектующие - 486 материнская плата с шиной EISA и 16 разъемами для коротких SIMM'ов, SCSI-адаптер Adaptec-2742A, сетевая плата SMC-8010 Elite32C, жесткий диск Seagate SCSI 2 Гб. Эти "железки" вы можете увидеть в соответствующих разделах "Фотовыставки". То, что они исправно проработали около 15 лет, свидетельствует о высокой надежности "железа", которое устанавливали в то время на серверы.

Изрядно повозившись (укорачивал крепежные стойки при помощи абразивного круга), удалось установить в этот системный блок другую, менее старую, но еще более серверную материнскую плату IBM PC Server 300/320 EISA. Вы увидите ее ниже. В настоящее время на данном компьютере вполне сносно работает ОС Windows 2000 Server (и отлично - Windows NT).

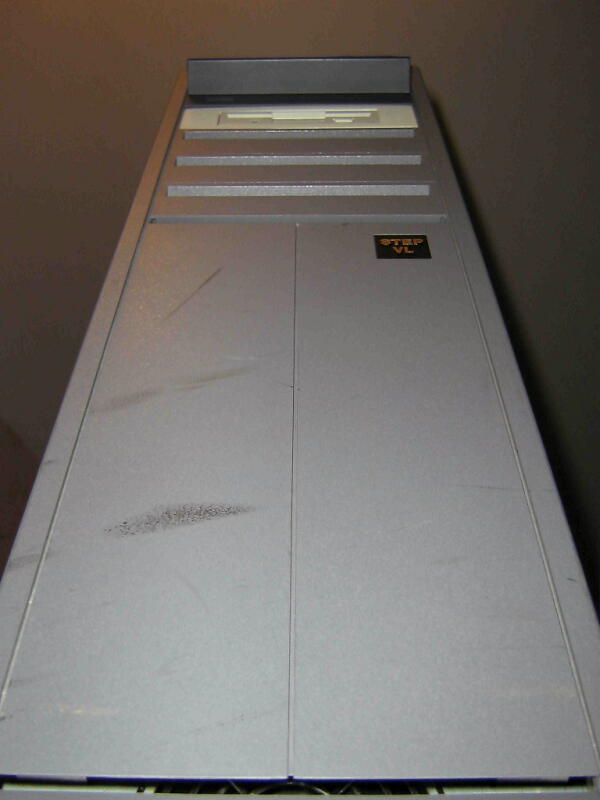

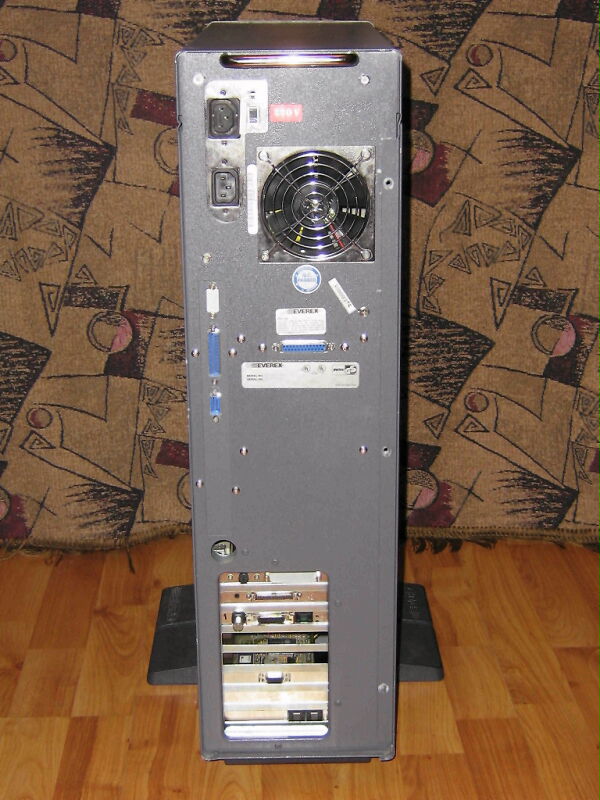

Свободные отсеки 5.25" были закрыты заглушками с отверстиями. Это сделано для уменьшения уровня радиопомех, создаваемых сервером. Кроме 4 горизонтальных отсеков 5"25, сделаны еще 2 вертикальных (они на фото закрыты дырчатыми заглушками) - для жестких дисков. К сожалению, системный блок достался мне без шасси для их крепления. Внизу вы видите решетку мощного нагнетательного вентилятора (расстояние между крепежными отверстиями 90 мм, тогда как у обычных вентиляторов оно равно 80 мм)

Верхнюю часть системного блока занимает огромный блок питания. Вы видите решетку вентиляторв блока питания. Вентилятор здесь, как и нагнетательный, имеет расстояние между крепежными отверстиями 90 мм. Казалось бы, 90 и 80 мм - небольшая разница, однако лопасти крыльчатки получаются значительно длиннее, и количество нагнетаемого воздуха при тех же оборотах (и шуме) ощутимо увеличивается. Я включил последовательно с вентиляторами резисторы по 20 Ом, чтобы уменьшить шум. Но и в таком режиме количества перекачиваемого воздуха более чем достаточно - он практически холодный.

Вверху можно разглядеть никелированную ручку для переноски сервера. Учитывая его габариты и массу (корпус сделан из весьма толстого железа), ручка весьма кстати.

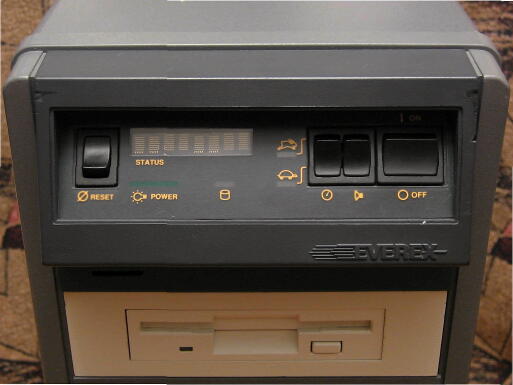

Сервер оборудован компактной панелью, на которой выведены выключатели, кнопки, светодиоды и даже небольшой дисплей! Панель расположена вверху, поскольку сервер рассчитан на напольную установку. На панели есть следующие органы: выключатель питания; кнопка Reset; клавиша выключения системного динамика; клавиша Turbo (сейчас она переделана для выключения нагнетательного вентилятора); индикатор "питание включено"; индикатор жесткого диска; дисплей.

Дисплей увы, не работает: он может функционировать лишь с оригинальной материнской платой. Кроме того, прежний владелец сервера сжег управляющую микросхему. А жаль! На том дисплее отображались кое-какие полезные диагностические сведения. И он очень красиво светился...

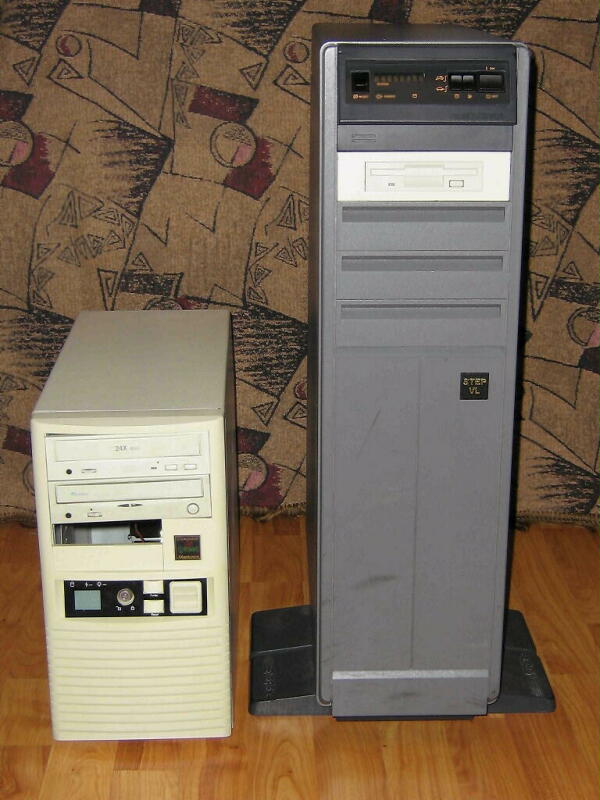

Если кто не понял, "Голиаф" - справа :-). Все познается в сравнении... Сервер Everex в два раза выше обычного системного блока типа Mini-Tower. Высота его - около 70 см.

Спрашивается: зачем делать такие высокие системные блоки? Неужали исключительно для того, чтобы поразить воображение рядовых пользователей? Ведь "родная" 486 материнская плата типа AT поместилась бы даже в малютку-"Давида"! Зачем так много воздуха?

Для охлаждения. В отличие от клиентских компьютеров, сервер работает как правило, круглые сутки, причем в весьма напряженном режиме. К нему подключаются одновременно по несколько пользователей, интенсивно загружая процессор(ы), память, шину, жесткие диски. При этом выделяется много тепла. Не следует забывать, что на сервер, как правило, устанавливают несколько скоростных ("горячих") жестких дисков. Если уменьшить высоту сервера, нагретому воздуху некуда будет подняться: он будет "витать" вокруг материнской платы, дисков... В этом случае будет необходима очень интенсивная вентиляция. А здесь большой объем воздуха внутри корпуса облегчает работу сервера. Нагретый воздух свободно поднимается вверх (и затем частично высасывается вентилятором наружу, а частично охлаждается об стенки корпуса). На его место приходит свежий холодный воздух

Как видите, большая часть высоты системного блока занята 2-процессорной материнской платой. Вот где пригодились исполинские размеры корпуса! В другой корпус плата IBM PC Server 300/320 EISA не вошла бы. Расскажу поподробнее об этой плате:

Это старинная, но мощная плата позволяет установить один или два процессора Pentium с частотой от 75 до 200 МГц (не MMX!). На плате имеется восемь разъемов для 72-контактных SIMM'ов (EDO). Плата поддерживает до 512 Мб оперативной памяти! Но для этого надо найти восем планок SIMM по 64 Мб. Это, мягко говоря, проблематично. Мне удалось установить 160 Мб - 2 по 32 Мб и 6 по 16 Мб. Для Windows 2000 этого вполне достаточно. На плате 512 Кб кэша, 5 разъемов EISA, 3 разъема PCI, интегрированные контроллеры IDE (1 канал), FDD, LPT и COM. Толщина текстолита платы - около 4 мм, поэтому плата весьма прочная, почти не гнется. На пять микросхем чипсета были наклеены (теплопроводящим клеем) небольшие радиаторы от проигрывателя "Вега". Благодаря им микросхемы почти холодные.

Мне удалось найти для этой платы утилиту конфигурации EISA и файл конфигурации !MIC0055.CFG. Есть описание для установки перемычек. Если вам это нужно - пишите, поделюсь

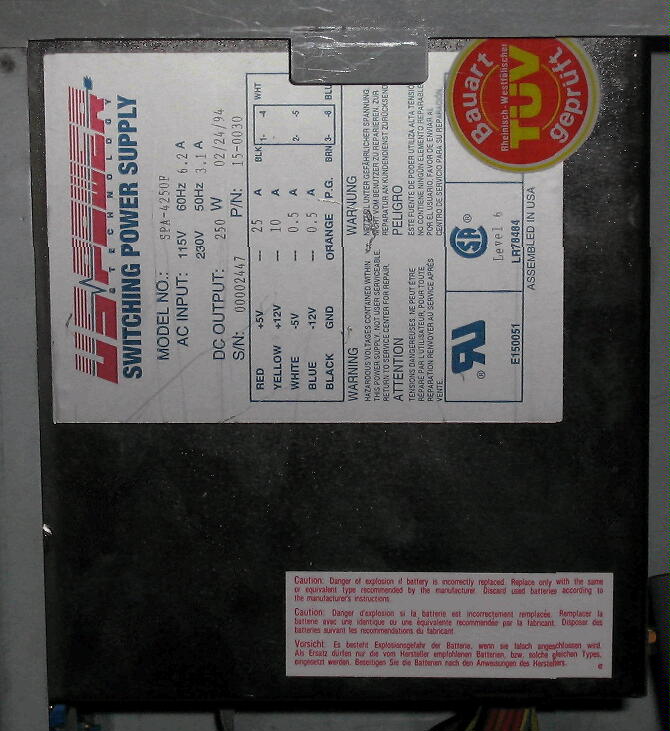

Блок питания - типа AT, однако мощностью не 200, а 250 Вт. Естественно, "чистых" 250 Вт, а не "декларируемых". Блок питания повышенной мощности просто необходим серверу - ведь во-первых, в нем установлено много жестких дисков, много памяти и плат расширения (а все эти устройства потребляют электрическую энергию), а во-вторых, сервер большую часть времени работает в напряженнм режиме, когда энергопотребление устройств максимальное. Кроме того, блоку питания, работающему круглые сутки, необходим некоторый "запас прочности".

Что интересно, блок питания изнутри почти пустой. Внутри здоровенного корпуса, раза в три большего по объему, чем стандартный блок питания AT 200Вт, располагается печатная плата такого размера, что ее можно установить в стандартный блок питания AT! Видимо, так сделано для того, чтобы в случае отказа вентилятора воздух внутри корпуса мог циркулировать путем конвекции, обеспечивая удовлетворительное охлаждение блоку питания. Видно, что эта плата блока питания рассчитана на 250 Вт - крупный трансформатор, мощные радиаторы, качественная сборка и комплектующие. Кроме платы в корпусе блока питания располагается крупный вентилятор (90 мм между отверстиями) на шарикоподшипниках. Блок питания - американский
