Винчестер соответствует отсеку 3.5" по ширине и длине, и отсеку 5.25" по высоте. То есть он относительно высокий и должен устанавливаться в отсек 5.25" с помощью переходника, т.н. "салазок" (на фото "салазки" показаны не полностью). На передней панели "салазок" зачем-то установлены два сигнальных светодиода. При работе винчестера они горели постоянно. Возможно, по причине "неродного" контроллера. Интерфейс накопителя ST506: винчестер подключался к контроллеру двумя шлейфами, 20 и 34-жильными. Что прежде всего заметно на фото? В первую очередь, основательность, тяжеловесность конструкции. Металла для нее явно не жалели. На плате с электроникой (Рис.2) заметно много микросхем малой степени интеграции и гибридных микросборок, а также навесных элементов. Это ручная сборка.

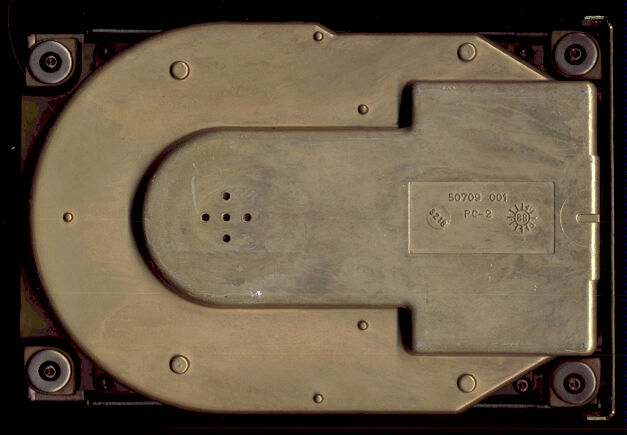

Магнитные головки приводятся в действие шаговым двигателем, таким как в дисководах. Но головки перемещаются не по прямой вдоль радиуса, как было принято в то время, а по дуге (см. Рис.3), как в современных винчестерах. Магнитные пластины оранжево-коричневого цвета, можно предположить, что они покрыты окисью железа, а не более прочной окисью хрома, как стали делать в более поздних моделях жестких дисков. На Рис.1 заметны отверстия для выравнивания давления воздуха внутри и снаружи винчестера (на крышке по центру). Они внутри закрыты пористым фильтром от пыли. К сожалению, этот винчестер покрылся сбойными участками, и наконец, один из них пришелся на 0-ю дорожку, что вывело накопитель из строя

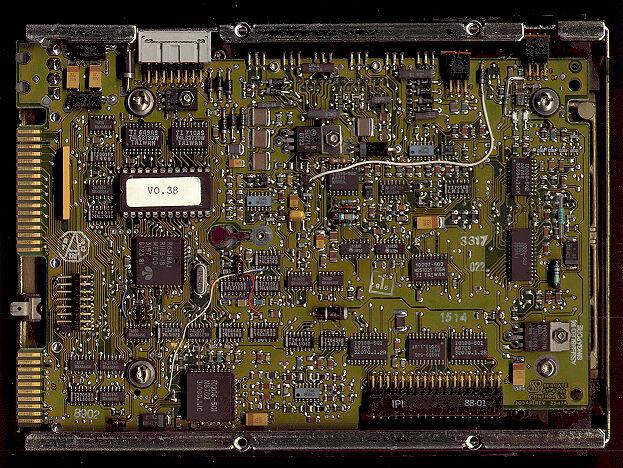

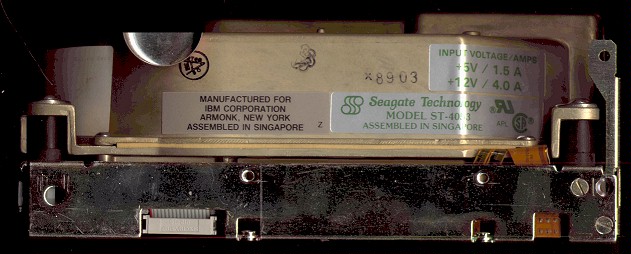

ST-4053 необычен приводом магнитных головок. Вместо шагового двигателя, широко применявшегося в винчестерах того времени, здесь привод сделан по типу voice coil - подобно тому, как в громкоговорителе диффузор движет подвижная магнитная катушка. Здесь вместо диффузора головки. Такой тип привода оказался перспективным и нашел применение в современных винчестерах (а также в дисководах ZIP и MO)! Благодаря приводу voice coil винчестер паркуется автоматически (при выключении питания ток в катушке исчезает, и головки под действием пружины перемещаются к центру шпинделя), слышен характерный щелчок. Возможно, благодаря этому винчестер дожил до наших дней, и до сих пор на нем нет ни одного сбойного участка...

Дату изготовления винчестера определить сложно, но в любом случае это 80-е годы. При желании можно узнать параметры накопителя в справочнике на сайте или в Total Hardware 99. В работе винчестер весьма шумный, корпус нагревается (он играет роль радиатора: на нем закреплены неколько мощных транзисторов). Скорость работы диска весьма невысокая: доступ к данным 28 мс, перемещение с дорожки на дорожку 8 мс; скорость передачи данных 0.6 Мб/с. При движении головок слышны характерные для древних накопителей "цвирканье" и "бульканье". Интересно, что в ходе тестирования в одном из режимов винчестер, ритмично двигая головки с хорошим размахом, смог даже немного раскачать стол, на котором он лежал! Так что этот накопитель весьма необычен, и даже красив (корпус золотистого цвета). Подарен фирмой "Скорая Компьютерная Помощь", за что ей отдельное спасибо :-)

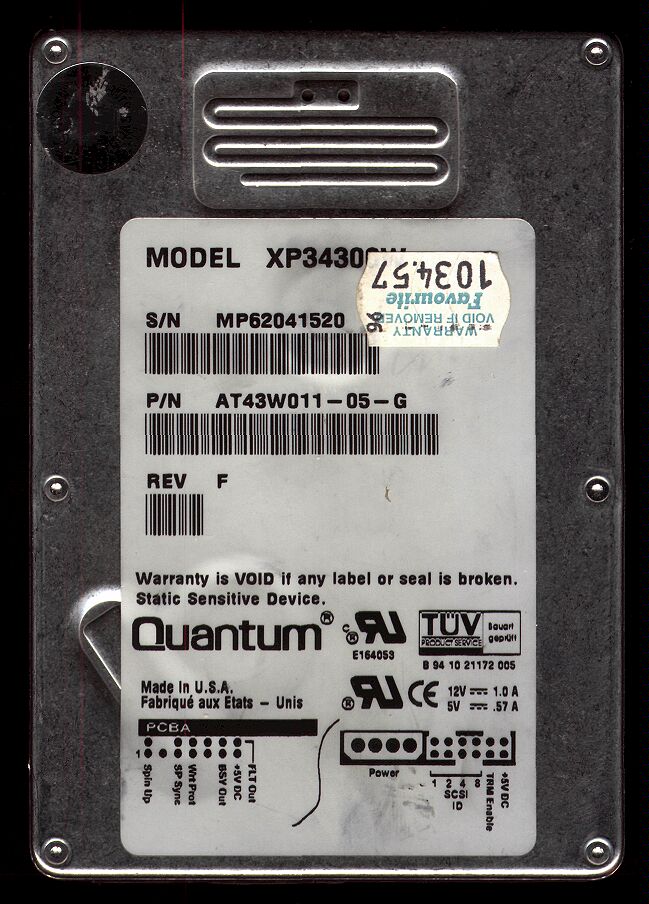

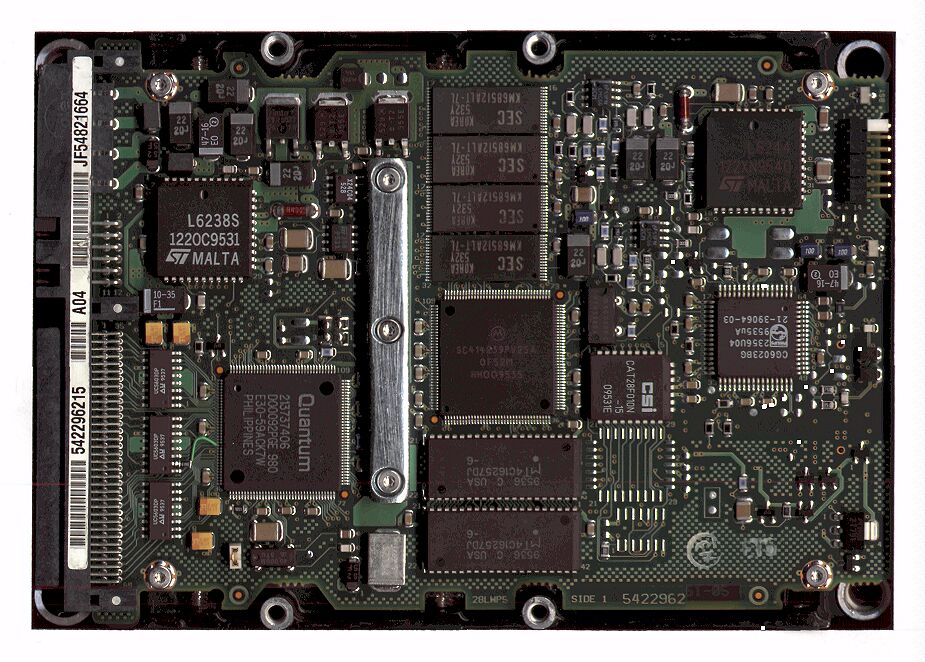

Длина и ширина винчестера соответствуют отсеку 3.5", а вот высота у него, как у дисковода 5.25". Этакий "кирпич". Вентиляционное отверстие (Рис.2) соединяется "змеевиком" (для фильтрации пыли) с внутренней полостью винчестера. Частота вращения дисков 7200 об/мин, интерфейс Ultra Wide SCSI (разъем 68 контактов). Накопитель весьма шумный. При включении он набирает обороты со звуком, похожим на свист реактивного двигателя, при выключении долго вращается (много "блинов" - большая инерция), затем внутри срабатывает какой-то "тормоз", и диски быстро останавливаются. Нагревается он довольно сильно, так что хорошая вентиляция будет для него весьма полезна.

Скоростные характеристики "винта" соответствуют его эпохе. В-общем, он медленнее, чем более современные (1999 года) винчестеры IDE такой же емкости. Максимальная линейная скорость чтения 7.0 Мб/с, максимальное время доступа 18.0 мс, перемещение с дорожки на дорожку 2.7 мс (индекс скорости по HddSpeed v2.1 равен 421). Но по сравнению с винчестерами 1995 года выпуска он, конечно, быстрый. У меня есть аналогичный винчестер XP32150W, точно такая же плата электроники и внешний вид - но емкость 2.15 Гб и высота как у обычного винчестера. То есть XP34300W - всего лишь модификация XP32150W увеличенной емкости, с бОльшим количеством пластин. Винчестер отличается большим средним временем наработки на отказ: 800 тыс. часов; гарантия на него была... 5 лет!

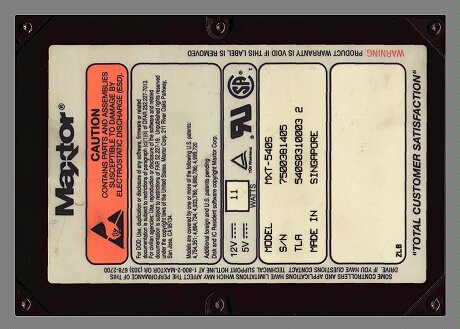

Для того, чтобы заставить винчестер работать, пришлось сделать ему низкоуровневое форматирование. В отличие от IDE, для винчестеров SCSI это - обычное дело. Утилита форматирования есть в BIOS SCSI-контроллера. При форматировании помечаются и в дальнейшем не используются дефектные дорожки. Этот процесс длился достаточно долго, в данном случае не менее трех часов, и закончился успехом

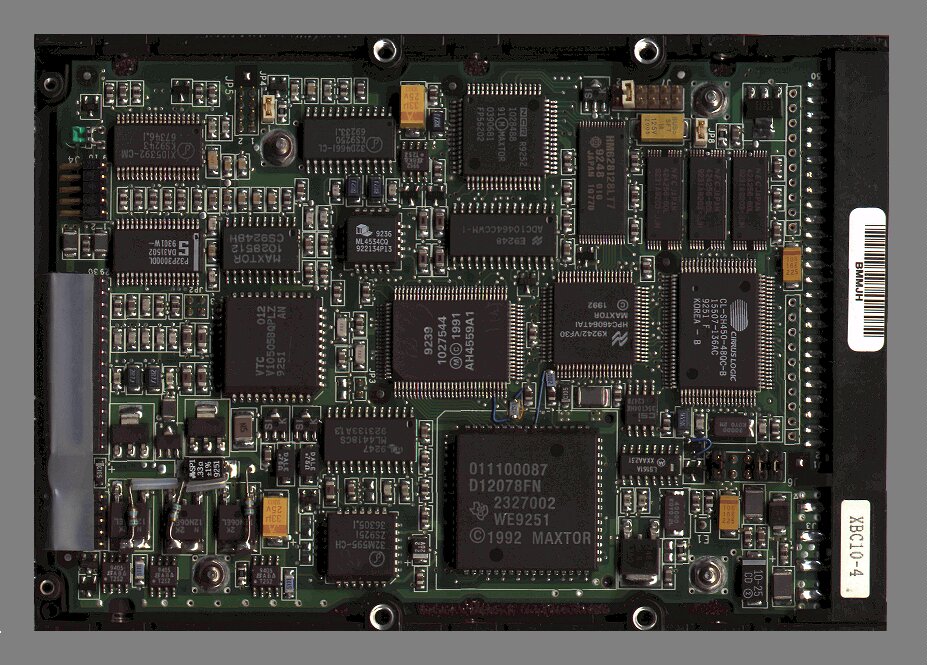

Терминаторы для этого винчестера используются пассивные (в виде сборок резисторов) и устанавливаются в два гнезда вручную - на Рис.2 справа, возле разъема SCSI. Из внешних особенностей отметим крепление печатной платы с помощью шпилек и гаек, а также отчасти ручной, навесной монтаж (видимо, он велся при доводке винчестера). Кроме того, некоторые микросхемы имеют ножки не на широких, как принято, а на узких сторонах. Встроенный кэш 256 Кб (как у IDE 4.3 Гб!), скорость чтения данных до 3 Мб/с. Среднее время наработки на отказ 300 тыс. часов, гарантия 2 года. БОльшая часть этой информации была взята из коллекции описаний железа Total Hardware 99

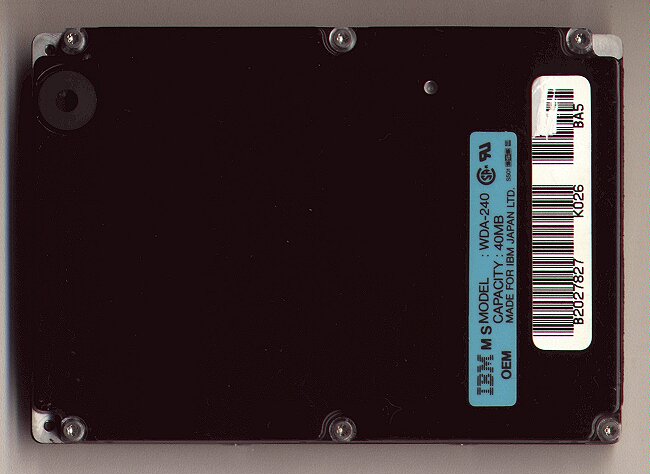

У этого винчестера есть существенный, на мой взгляд недстаток: при перезагрузке компьютера винчестер останавливается, а затем снова запускается. Очевидно, это может заметно сократить срок его службы, поскольку при остановке или запуске шпинделя головки винчестера касаются поверхности диска и немного истирают ее - раз за разом эта процедура ведет к образованию дефектных участков. На этом винчестере они есть! Правда, при форматировании все они были помечены, и на программном уровне их нет: на диск можно свободно записать 42 Мб данных. Аналогичный недостаток был замечен мною и на другом жестком диске фирмы IBM - обычном, формата 3.5", емкостью 254 Мб. Непонятно, можно ли избавиться от выключения при сбросе установкой перемычки или другим путем?

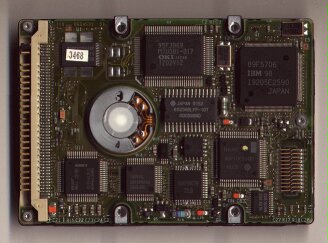

На печатной плате накопителя (Рис.2, слева внизу) есть красный индикаторный светодиод. Четыре верхних контакта на интерфейсном разъеме используются для установки перемычек: на верхней паре одета перемычка, без которой винчестер не будет работать. На Рис.1 вверху слева можно заметить круглую резиновую заглушку. Через нее, очевидно, открывается доступ к внутренней полости устройства. Зачем эта заглушка предусмотрена - непонятно

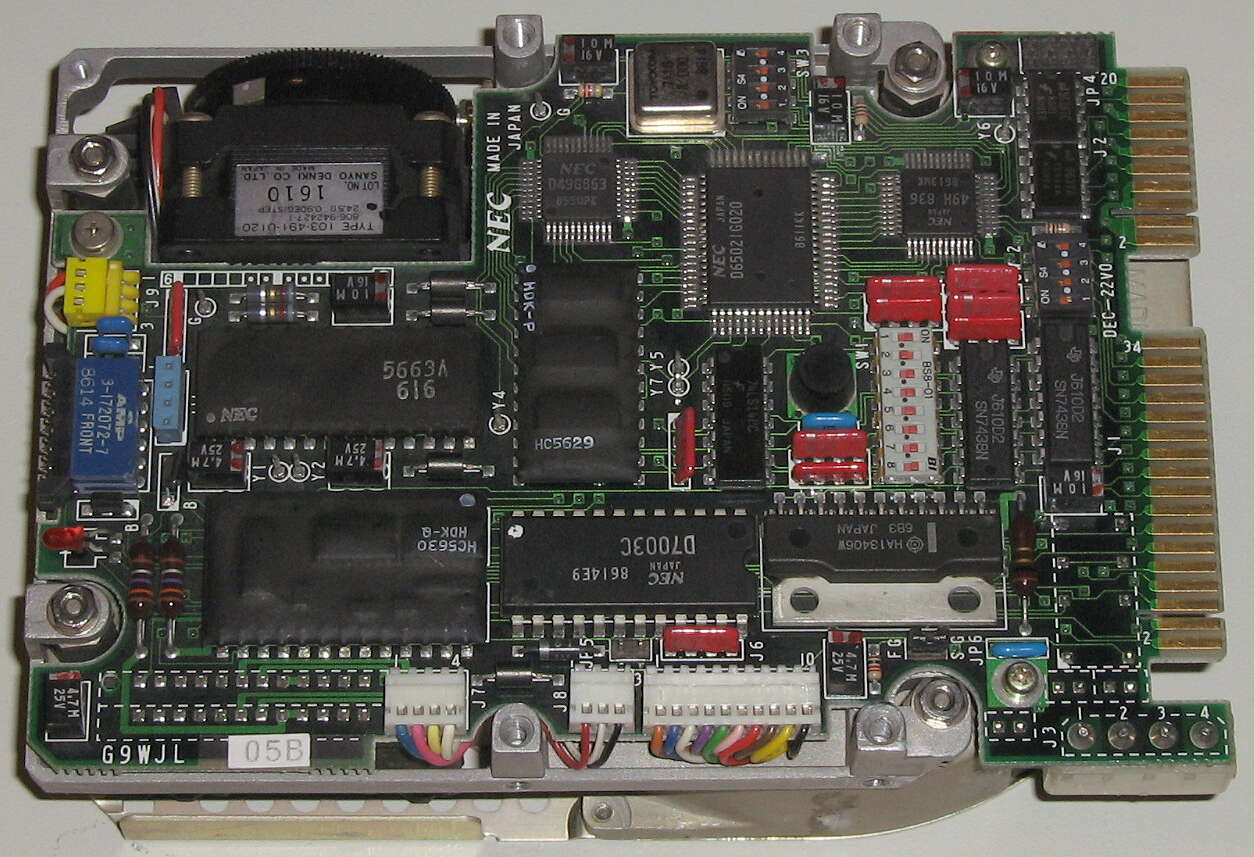

Заслуживает внимания плата электроники накопителя (Рис.2), на которой видны гибридные микросборки, то есть особые микросхемы малой степени интеграции (бескорпусные радиодетали, вручную смонтированные на подложке).

Скоростные характеристики D3126 таковы:
- время перемещения с дорожки на дорожку (track-to-track) - 19 мс;
- максимальное время доступа к данным (access time) - 81 мс;
- скорость передачи данных (data transfer rate) - 200 Кб/с;
- частота вращения пластин - 3600 об/мин

Рис.3


Рис.4

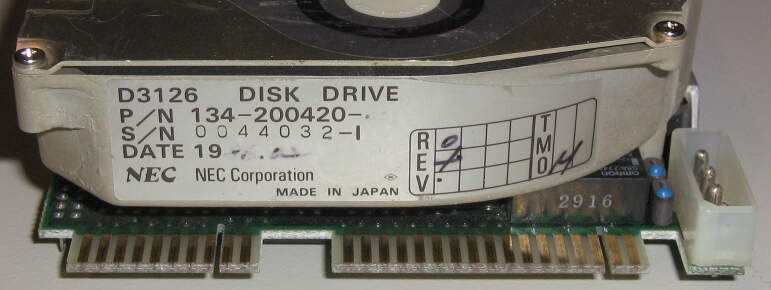

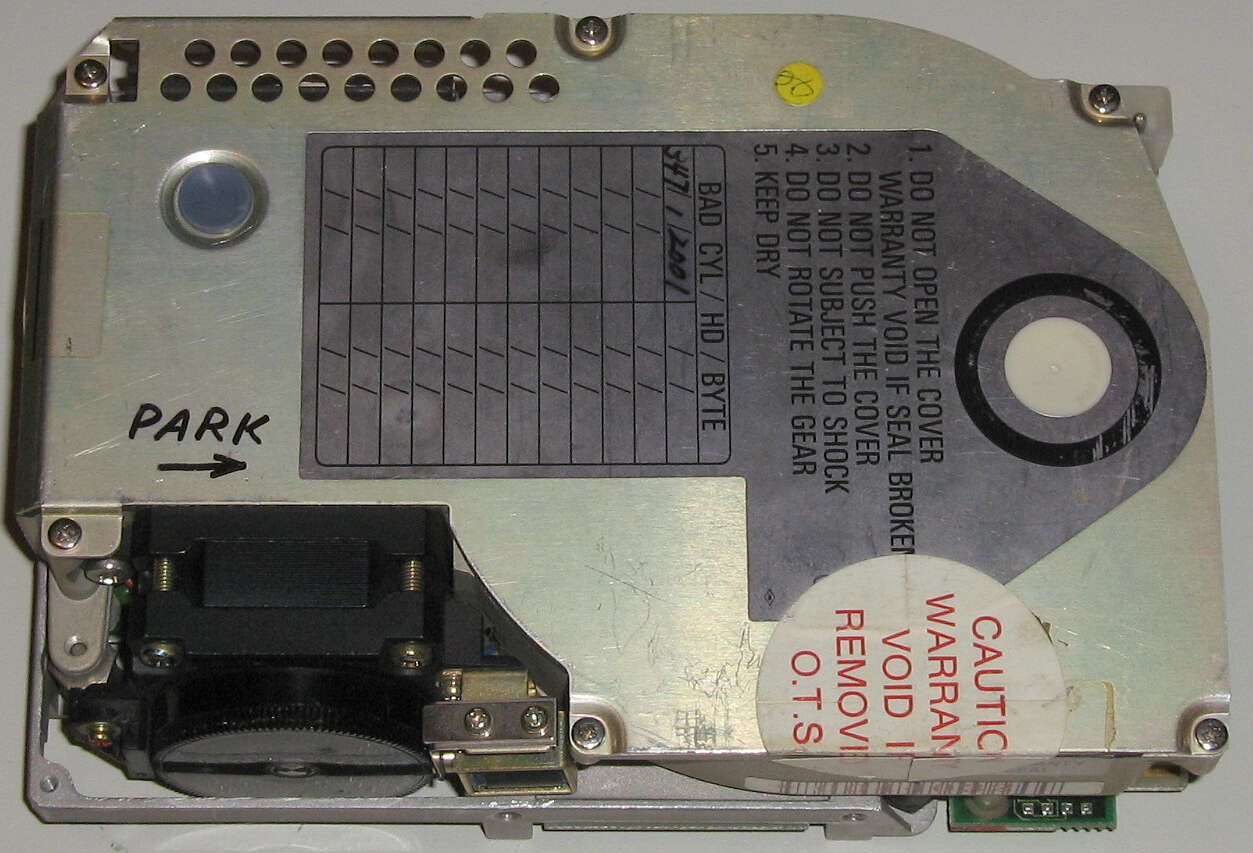

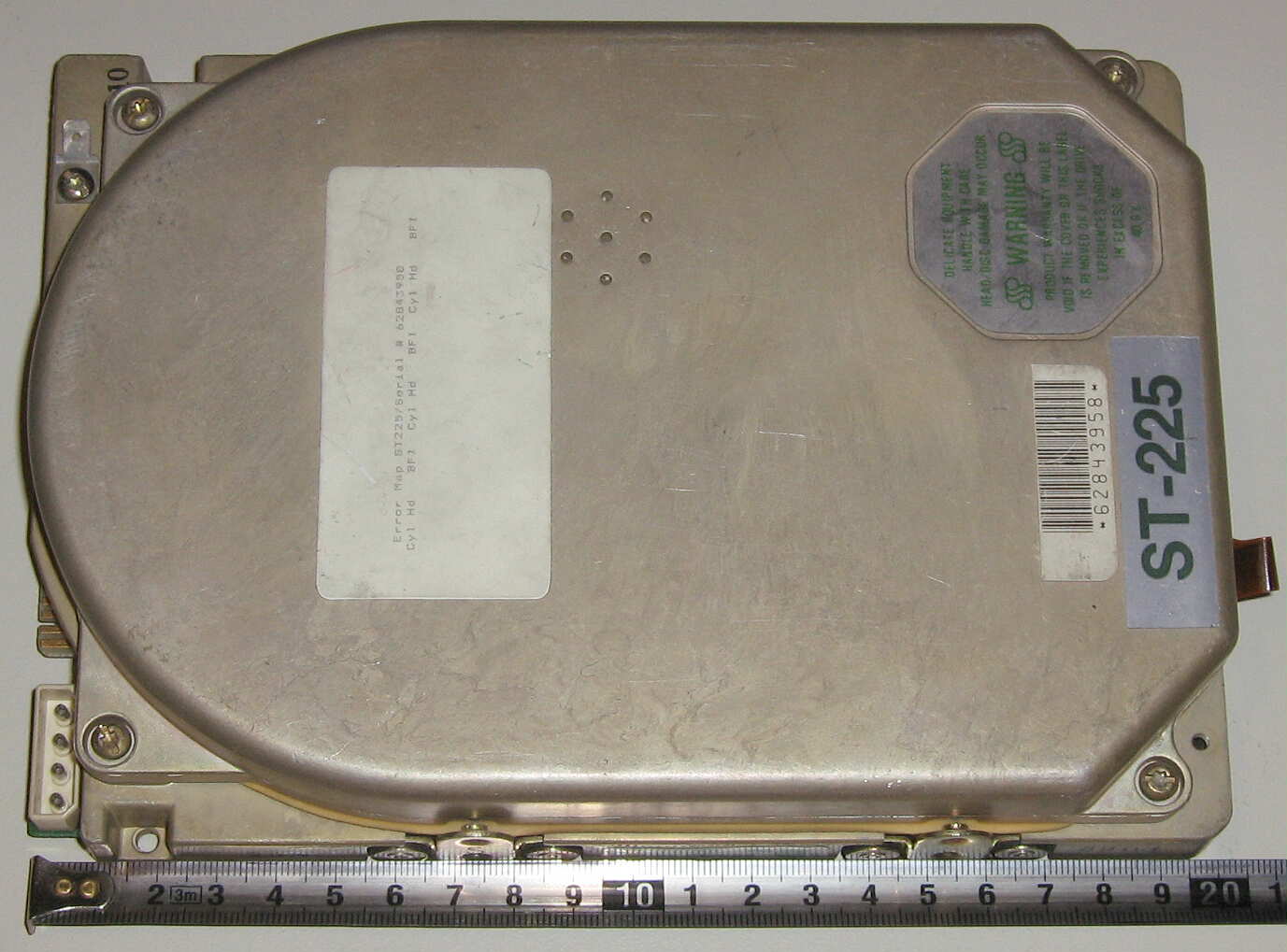

На Рис.1 можно видеть наклейку, предназначенную для записи в нее дефектных дорожек (обычно это делают еще на заводе-изготовителе). Эта наклейка пуста. Однако и сейчас, через два десятка лет, в нее нечего записывать: винчестер не содержит ни одного бэд-блока! Возможно, это объясняется очень низкой плотностью записи (всего 20 Мб данных на больших пластинах размером 5.25"), а также тем, что винчестеры подобной конструкции (ST-225, ST-251) имеют относительно большое время наработки на отказ (MTBF) - 100 тыс. часов. Большинство винчестеров того времени могли "похвастаться" MTBF, равным всего 15...50 тыс. часов!

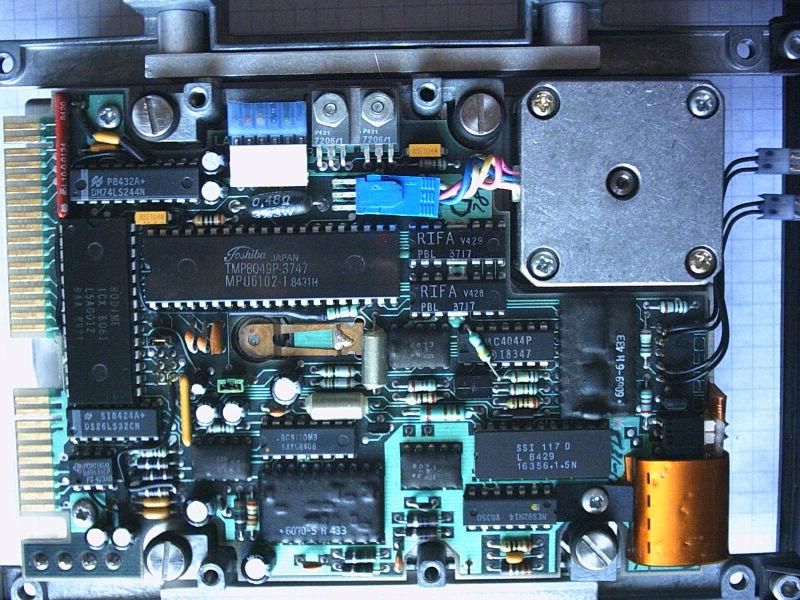

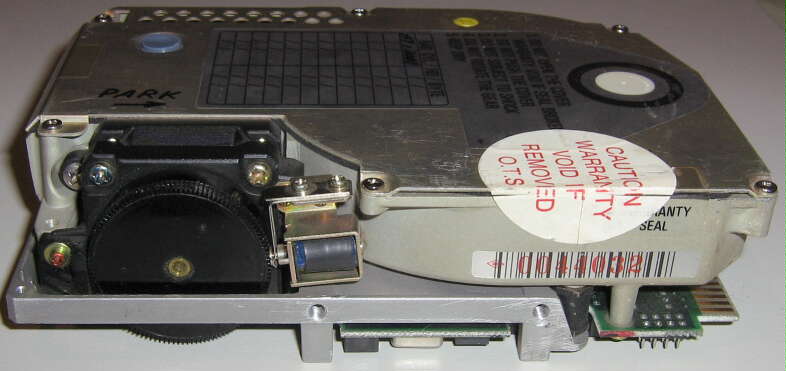

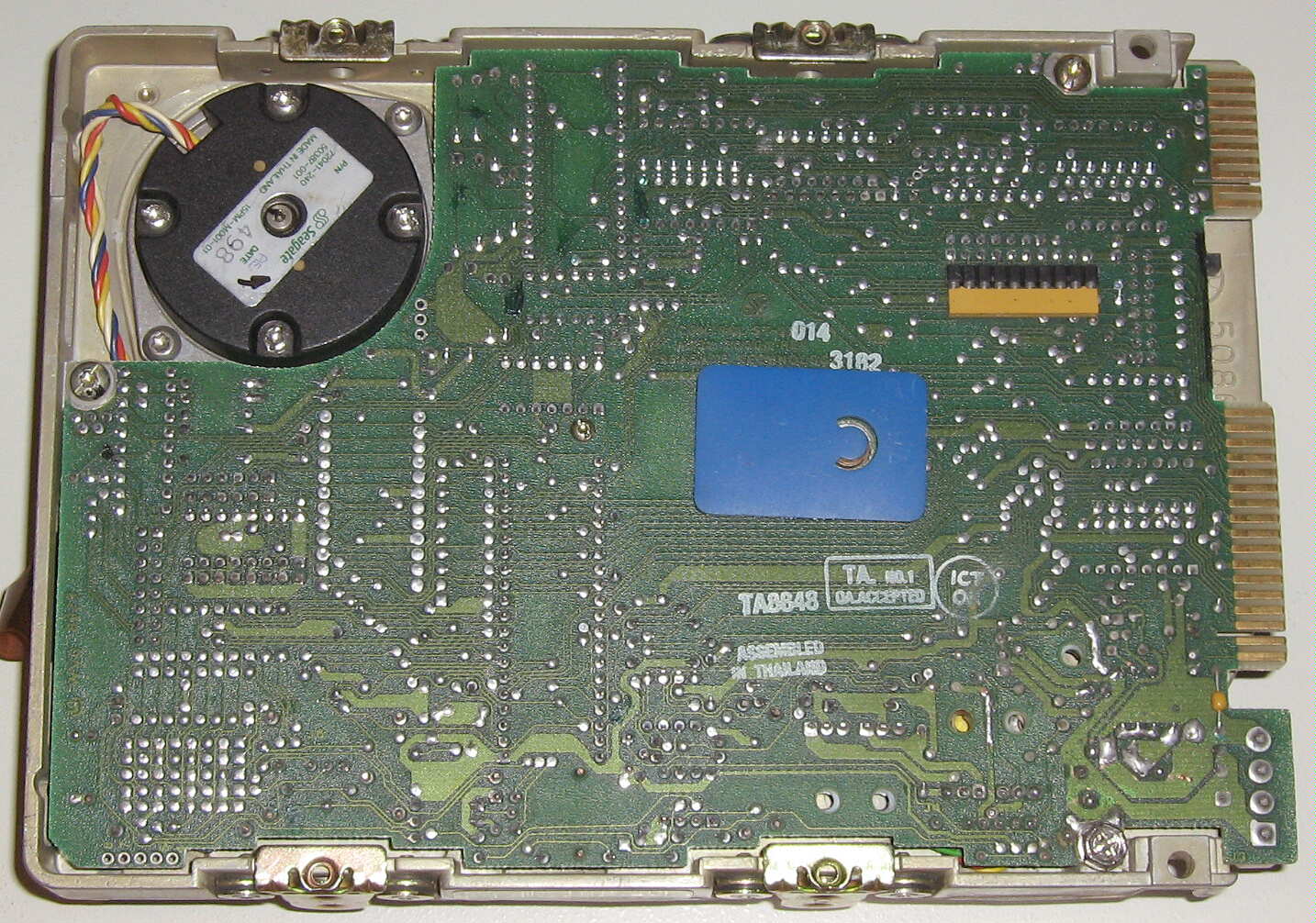

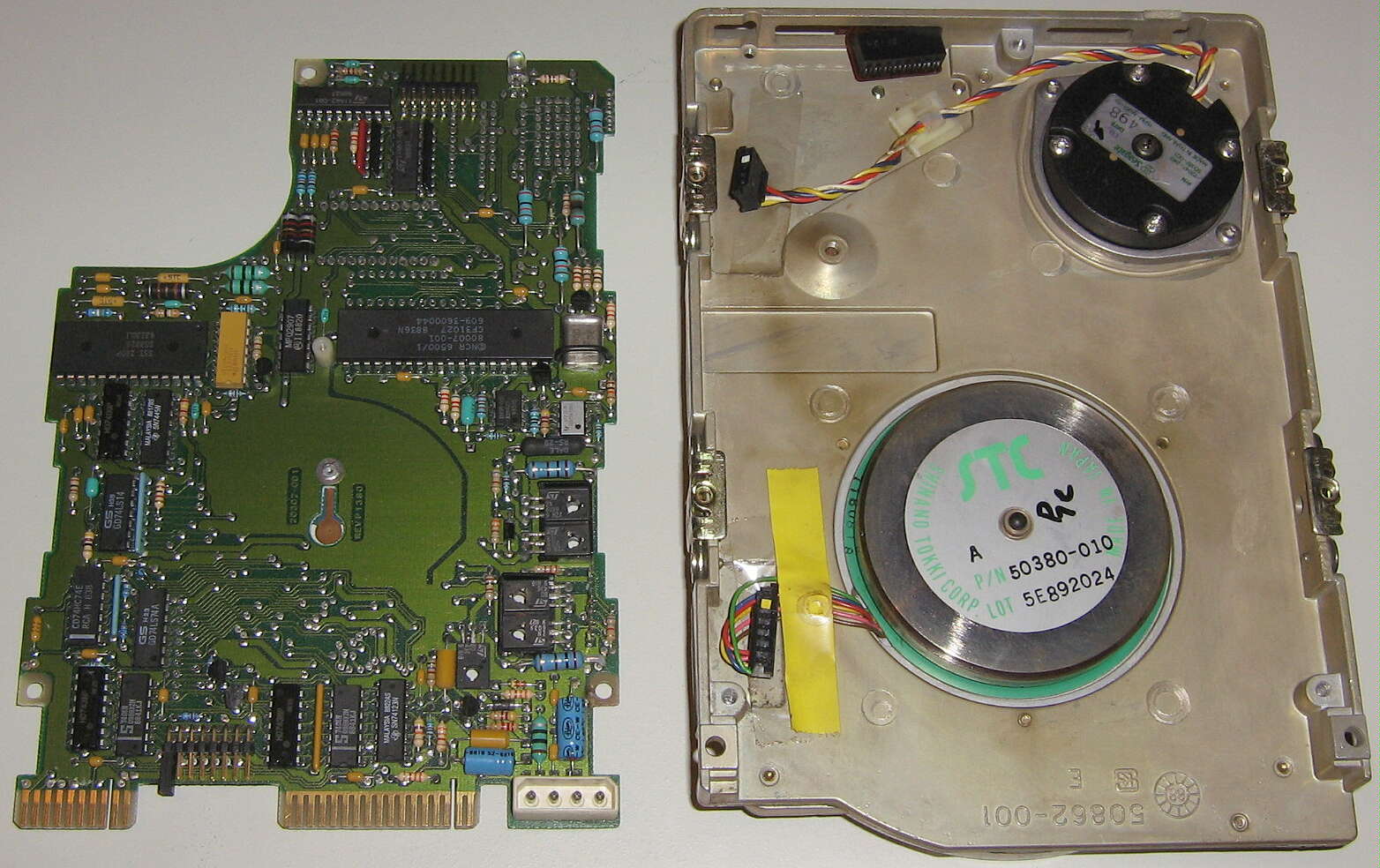

Плата электроники (Рис.2) обращена деталями вовнутрь. Поэтому на Рис.3 показана снятая плата со стороны деталей. Также там изображен корпус винчестера с внешним маховиком двигателя привода шпинделя.

Несмотря на древнюю конструкцию, оптимальный фактор чередования (interleave factor) для ST-225 равен 1:1, также как и для современных винчестеров. Скоростные характеристики ST-225 при этом таковы:
- перемещение с дорожки на дорожку (track-to-track) - 24 мс;
- максимальное время доступа к данным (access time) - 70 мс;
- скорость передачи данных (data transfer rate) - 340 Кб/с;
- частота вращения пластин - 3600 об/мин

Рис.3
